Descripción del Producto
⚙️
El sistema de alimentación de bobina compacto de la prensa es reconocido por sus múltiples soluciones en el sellado de partes automotrices y de motocicletas, incluyendo motores, chasis y hojas de cegamiento.
NCMF automática lámina metálica delgada 3 en 1 - Material aplicable:
- Grosor de la bobina: 0,3 - 3,2 mm
- Ancho de bobina: 50 - 1500 mm
- Peso de la bobina: 3000 - 15000 kg
- Diámetro interior de la bobina: ø470 - ø530 mm
- Velocidad de alimentación máxima: 20 m/min
Características Principales

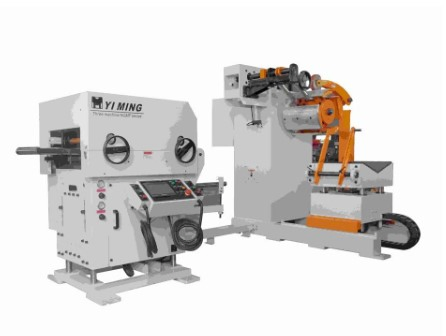

Sistema 3 en 1: Integra desenrollado, nivelación y alimentación en una sola unidad compacta, ideal para materiales de 0,3mm a 3,2mm.
Expansión Hidráulica: El eje principal adopta un sistema de expansión de presión de aceite de alta fiabilidad y seguridad perfecta.
Control de Precisión: Ajuste de enderezado mediante rueda de gusano y sistema de escala para una nivelación exacta.
Automatización HMI: Funcionamiento intuitivo a través de pantalla táctil y control PLC para cambios de velocidad sincronizados.
Ajuste Eléctrico: La altura de la línea de material se ajusta automáticamente mediante un engranaje helicoidal eléctrico.
Galería de Componentes
Especificaciones Técnicas
| Modelo |
Anchura (mm) |
Grosor (mm) |
Peso Carga (KG) |
Velocidad (m/min) |
Voltaje |
| NCMF-400 | 50~400 | 0,3-3,2 | 3000 | 20 | 380V AC 50HZ |
| NCMF-600 | 50~600 | 0,3-3,2 | 3000-5000 | 20 | 380V AC 50HZ |
| NCMF-1000 | 50~1000 | 0,3-3,2 | 8000-10000 | 20 | 380V AC 50HZ |
| NCMF-1300 | 50~1300 | 0,3-3,2 | 8000-10000 | 20 | 380V AC 50HZ |
| NCMF-1500 | 50~1500 | 0,3-3,2 | 15000 | 20 | 380V AC 50HZ |
Información de la Industria
Diferencia entre máquina 3 en 1 y líneas divididas:
1. Ahorro de Espacio: El sistema 3 en 1 integra desenrollado, nivelación y alimentación eliminando la necesidad de áreas de espera, ocupando solo 4-5 metros de largo.
2. Operación Simplificada: A través de la pantalla táctil HMI, todas las funciones se automatizan, a diferencia de las líneas divididas donde cada máquina requiere operación independiente y manual.
3. Puesta en Marcha Eficiente: Solo requiere conexión eléctrica y control digital, reduciendo drásticamente la mano de obra necesaria para la configuración y alimentación de bobinas pesadas.
Preguntas Frecuentes (FAQ)
¿Qué materiales puede procesar este sistema?
Está diseñado para procesar bobinas de lámina metálica delgada con un grosor de entre 0,3 mm y 3,2 mm.
¿Qué funciones integra la máquina 3 en 1?
Combina las funciones de desenrollado (decoil), nivelación (straightening) y alimentación servo (feeding) en una sola estructura compacta.
¿Cuál es la ventaja de espacio del sistema NCMF?
A diferencia de las líneas tradicionales que requieren grandes zonas de bucle, este sistema compacto solo ocupa entre 4 y 5 metros de longitud total.
¿Cómo se controla la precisión de la alimentación?
Utiliza un sistema servo de alta precisión controlado por PLC y una interfaz HMI de pantalla táctil para garantizar la máxima exactitud.
¿Qué tipo de mantenimiento requiere el sistema de expansión?
El eje principal utiliza expansión hidráulica (presión de aceite), lo que garantiza una alta durabilidad y requiere un mantenimiento mínimo en comparación con sistemas mecánicos.
¿Es compatible con diferentes alturas de prensas?
Sí, cuenta con un dispositivo de ajuste automático de altura para alinearse perfectamente con la altura del molde de la prensa.
